.02 Монтаж и устройство печной трубы

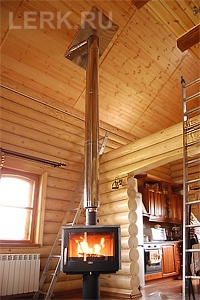

монтаж дымохода внутри деревянного домаСовременная печная индустрия в последнее время набирает обороты. Дело в том, что в связи с индустриализацией и урбанизацией изменились потребности человека в рекреации. Теперь жители переполненных мегаполисов стремятся выбраться на лоно природы, вдохнуть свежего воздуха. Давно прошел век романтиков, согласных на шалаш. Теперь человеку подавай отдельный дом, да еще со всеми удобствами, оснащенным настоящим отопительным прибором, работающим на твердом топливе, выделяющим живое тепло.

Владельцу отопительного прибора не важно, проходит дымоход через стену или встроен внутрь ее, главное, чтобы установка дымового канала, на который возложена основная функция утилизации горючих газов из помещения, был произведен профессионально. Как известно, качественный монтаж трубы обеспечит безопасное функционирование отопительной системы и спокойную жизнь его владельца.

Наиболее распространенным и востребованным вариантом дымохода является труба типа «сэндвич» или двухконтурный дымоход. Как видно из названия, труба имеет внутреннюю и внешнюю поверхности, между которыми выложен изоляционный материал базальтового происхождения. Преимуществ у такого дымоотводящего канала предостаточно.

Во-первых, он отличается легкостью, что объясняется использованием в производстве контуров легкой качественной стали, поэтому монтаж сэндвича не требует дополнительного фундамента и может осуществляться в уже построенном доме, не оснащенным дымоходом. Во-вторых, двухконтурный дымоход состоит из комплекса модулей, что позволяет собирать трубу самой сложной конфигурации и высоты. Кроме того, такие газоходы имеют цилиндрическую форму, что позволяет продуктам горения выходить наружу быстро, не оседая на стенках трубы в виде сажи, гари и копоти. В-третьих, сэндвич спроектирован таким образом, что внутренняя труба нагревается практически моментально, что исключает или сводит к минимуму образование конденсата.

Способов монтажа дымохода через стену или внутри ее существует огромное количество, однако, основным требованием является четкое следование стандарту и другим нормативным документам (Правила безопасности при эксплуатации дымовых и вентиляционных труб, территориальные нормы пожарной безопасности, СНиП и т.д.).

ПРОВЕРКА ДЫМОХОДА НА ЦЕЛОСТНОСТЬ

Процесс горения твердого топлива любого типа сопряжен с опасностью засорения внутренней части трубы продуктами горения, в частности, сажей. Предотвращение опасности возгорания осуществляется способом элементарной чистки. Прежде чем приступить к непосредственному процессу очистки дымохода, следует четко его обследовать. Для этого необходимо получить подкрепление в виде помощи компетентных служб, имеющих лицензию МЧС на данную деятельность и организаций, осуществляющих обслуживание зданий и инженерного оборудования. При обследовании дымохода должен присутствовать и сам владелец.

Нормальный дымовой канал, готовый к полноценной эксплуатации, должен обладать хорошей тягой и теплоизоляцией. Слабая тяга или ее полное отсутствие свидетельствуют о неполадках в трубе. Обследование дымохода включает в себя следующие этапы:

  • На первом этапе необходим первичный осмотр трубы, который выявит техническое состояние вентиляционных каналов, проверит тягу, наличие засорений или отсутствие таковых.
  • На втором этапе необходимо убедиться, что потолочные перекрытия оборудованы защитной потолочной разделкой, кровля – кровельной разделкой, а также в наличии узел прохода через крышу, обеспечивающие безопасное функционирование отопительного прибора, в частности, дымохода.
  • На третьем (последнем) этапе выдается заключение о технической пригодности дымового канала к использованию. Проводят обследование и выдают акт компетентные, аттестованные работники.

МОНТАЖ ДЫМОХОДА

установка дымохода, расположение трубы в стенеСуществует два способа установки дымовой трубы – с внешней стороны здания (наиболее оптимальный вариант в случае, если дом уже построен, а дымоход не был запланирован), а также с внутренней стороны здания, когда труба выводится наружу через стену дома. Прежде чем приступать к непосредственной работе, необходимо подобрать все комплектующие. Так, труба монтируется прямо от отопительного прибора, вернее, от выходного патрубка. Сечение трубы по размеру должно с ним совпадать, ни в коем случае, диаметр дымоотвода не должен быть меньше диаметра патрубка, иначе, дым будет валить в помещение через образовавшиеся трещины.

Что касается диаметра дымового канала, так его размеры прописаны в ГОСТ 9817-95 и им нужно четко следовать. Подключение трубы к отопительному агрегату должно осуществляться компетентными службами или печниками. Дело в том, что в монтаже трубы существует своего рода специфика. Так, труба подсоединяется к агрегату при помощи специальных элементов – патрубка, тройника, трубы или отвода. Какой из элементов будет оптимальным несведущему человеку определить просто невозможно.

Двухконтурный дымоход (как уже отмечалось выше) представляет собой комплекс элементов (модулей) скрепленных между собой в единую систему. Следует помнить, что в местах прохода трубы через перекрытия (потолка, кровли, стены) запрещается осуществлять стыковку элементов системы, а места прохода через перекрытия должны изолироваться специальными негорючими материалами и дополняться узлом прохода через крышу.

Часто возникает ситуация, когда в помещении устанавливается отопительный прибор, который аккумулирует большое количество тепла. Избыток тепла нарушает комфортное состояние человека, для этого необходимо вывести трубу на улицу. В данном случае часть дымохода необходимо монтировать в горизонтальном состоянии (при его проходе через стену дома). По правилам СНиП горизонтальное положение дымового канала не должно превышать одного метра, в противном случае, нарушается естественная тяга и снижается скорость вывода горючих газов наружу. Существует такая закономерность – чем длиннее горизонтальный участок трубы, тем выше она располагается над кровлей крыши.

После прохода дымохода через стену, труба должна вновь перейти в вертикальное положение. Такой переход невозможен без соответствующих приспособлений – тройников. Слишком высокий дымоход необходимо постоянно обследовать на наличие сажи на внутренних поверхностях дымового канала. Такое обследование невозможно без обустройства трубы ревизией. В случае монтажа дымоотвода на внешней стороне здания, то он должен быть безопасен для людей, для чего оборудуются специальные ограждения.

Монтаж модуле также осуществляется по особенным правилам. Так, внутренняя труба двухконтурного дымохода монтируется «по дыму», то есть верхний элемент входит в нижний, что исключает возможность попадания влаги на изоляционный материал. В случае крепления наружной трубы ситуация изменяется полностью: монтаж осуществляется «по конденсату», то есть верхний модуль надевается на нижний. Место стыковки закрепляется хомутом. Поскольку дымоотвод может быть достаточно высоким, то через каждые два метра он крепится к стене при помощи кронштейна.
